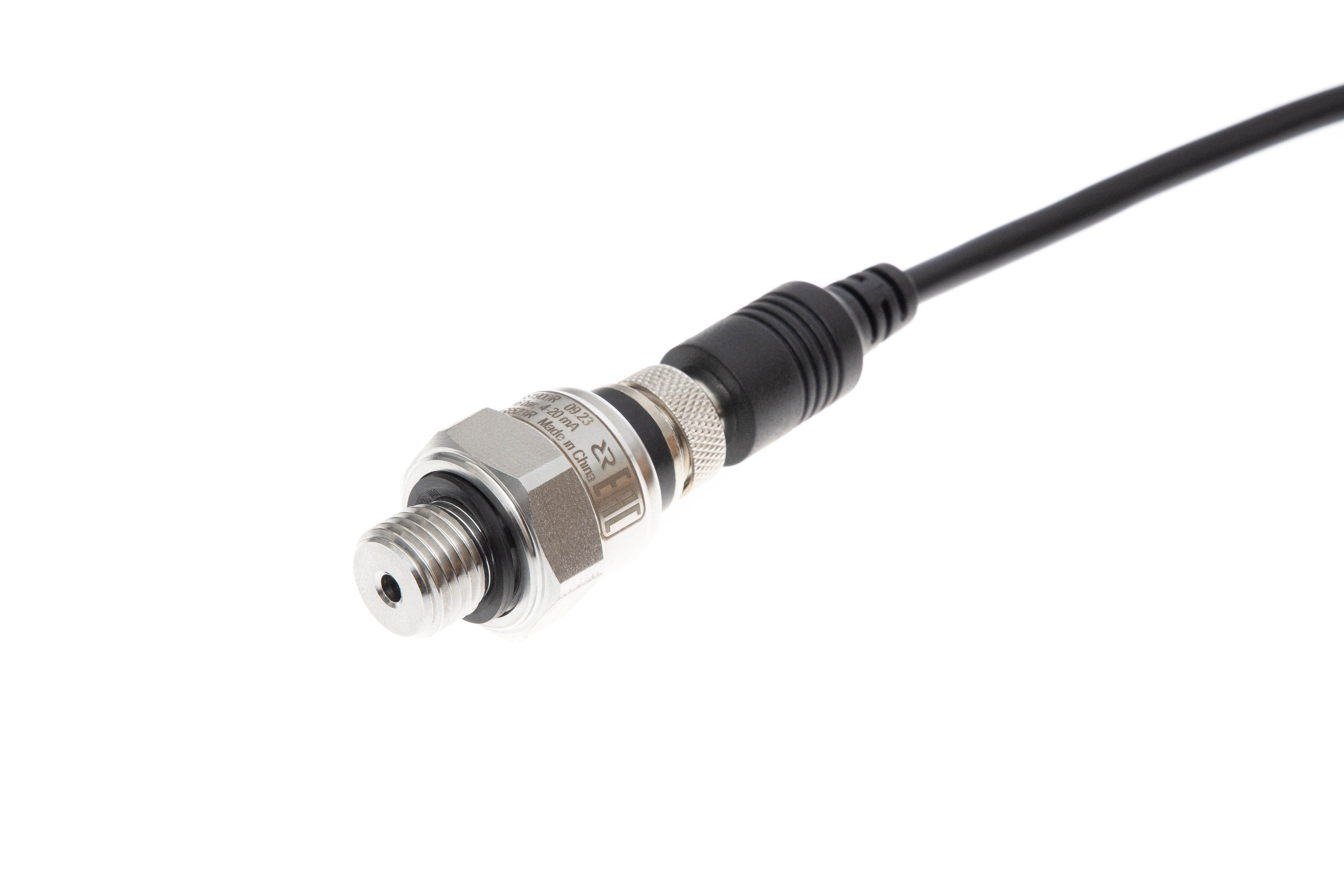

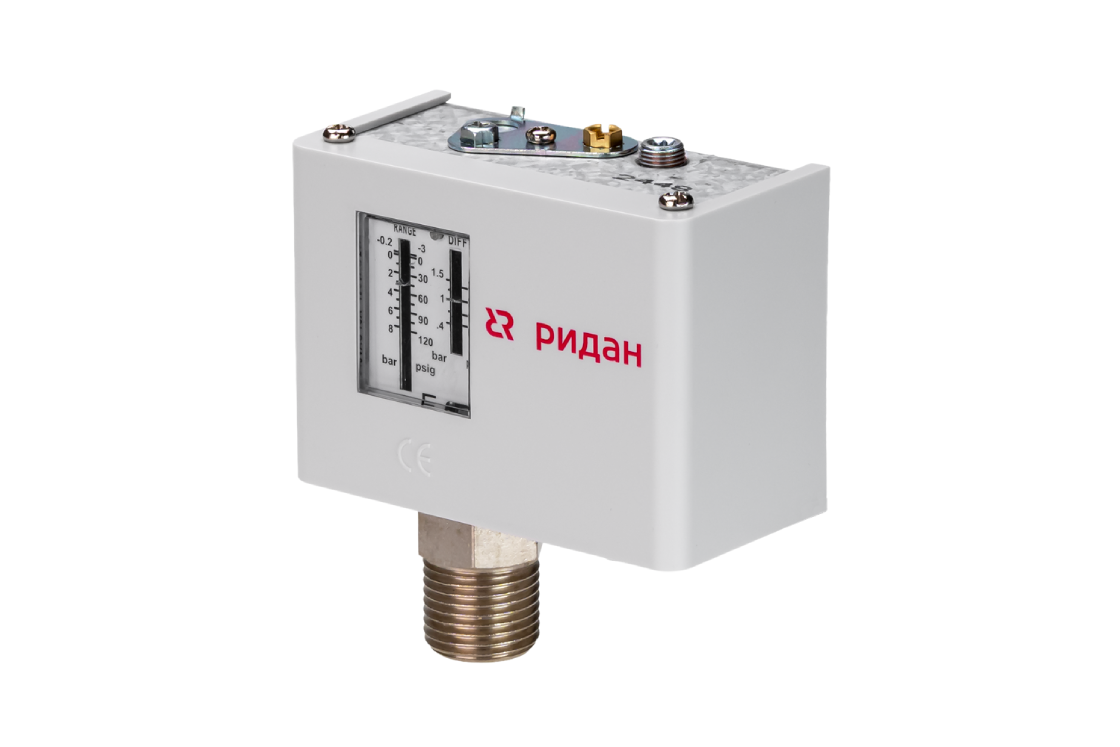

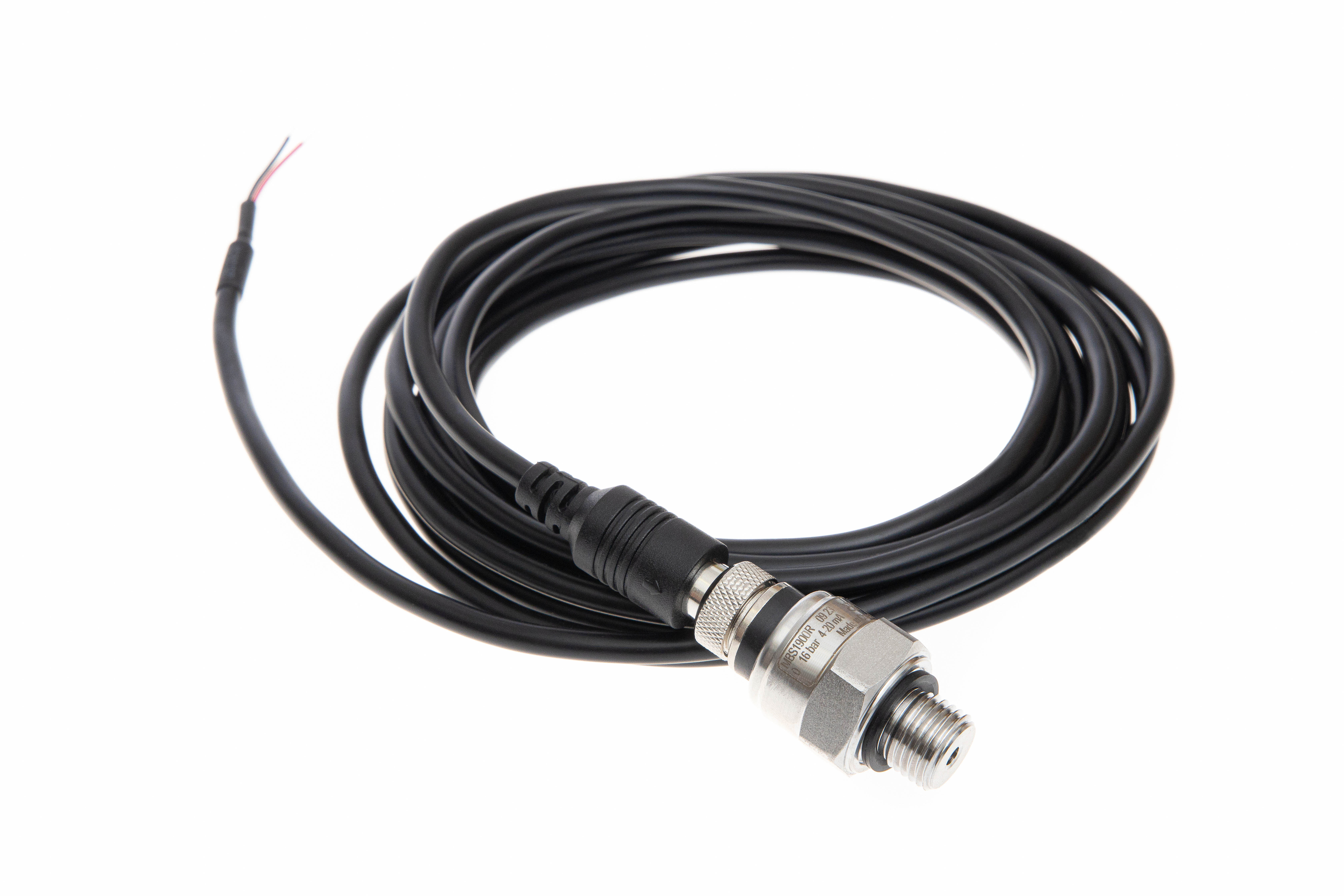

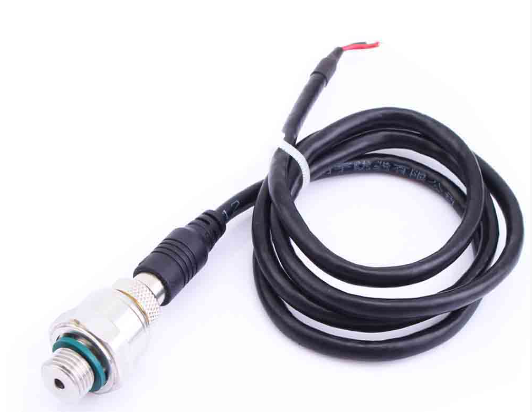

Ридан 333U3516R — Комплект КИПиА для насосной станции: реле давления KPI35R G 1/4 и преобразователь давления MBS1900R 0-16 бар
Заявка на покупку или консультацию
×Характеристики
Тип чувствительного элемента датчика
Сильфон

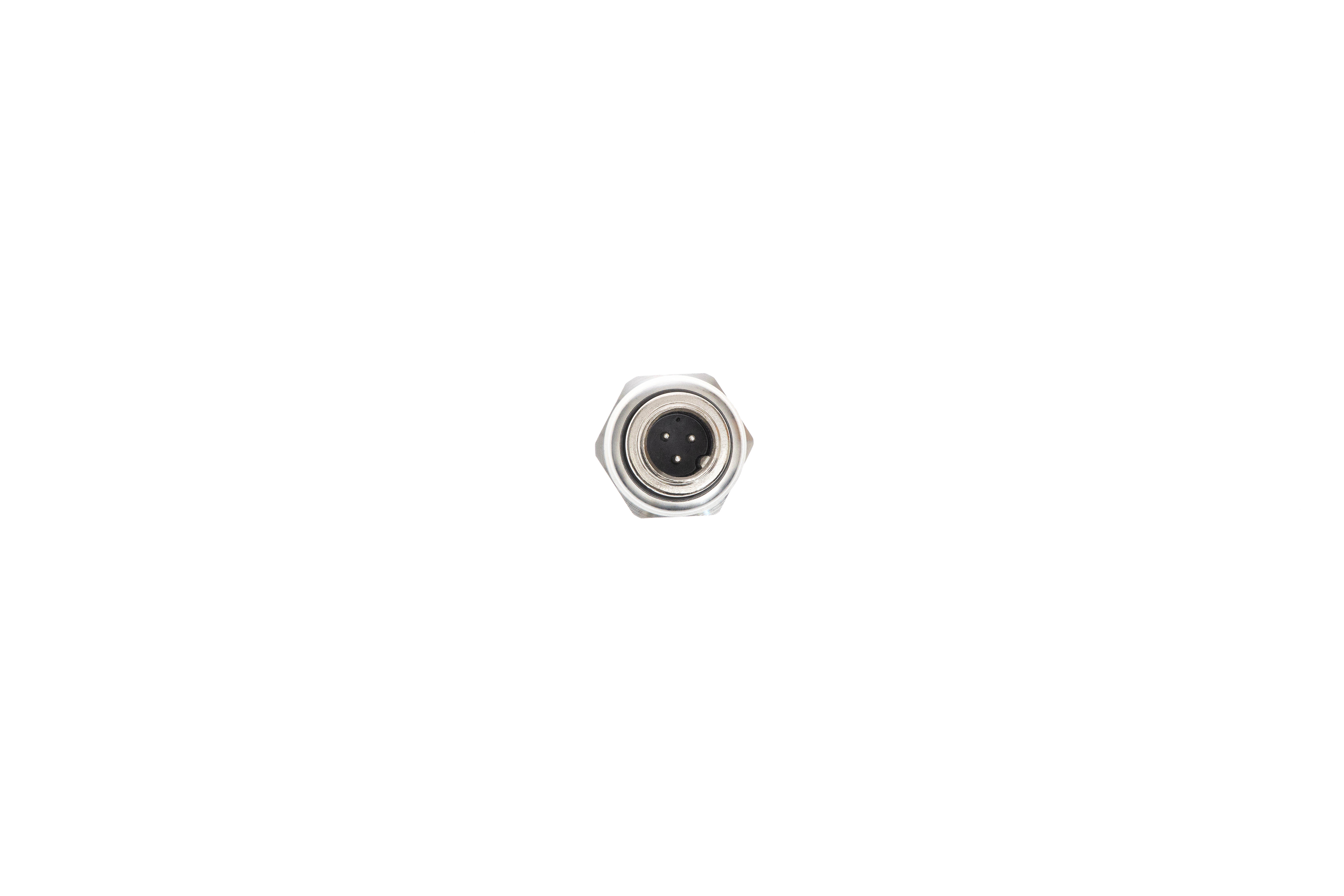

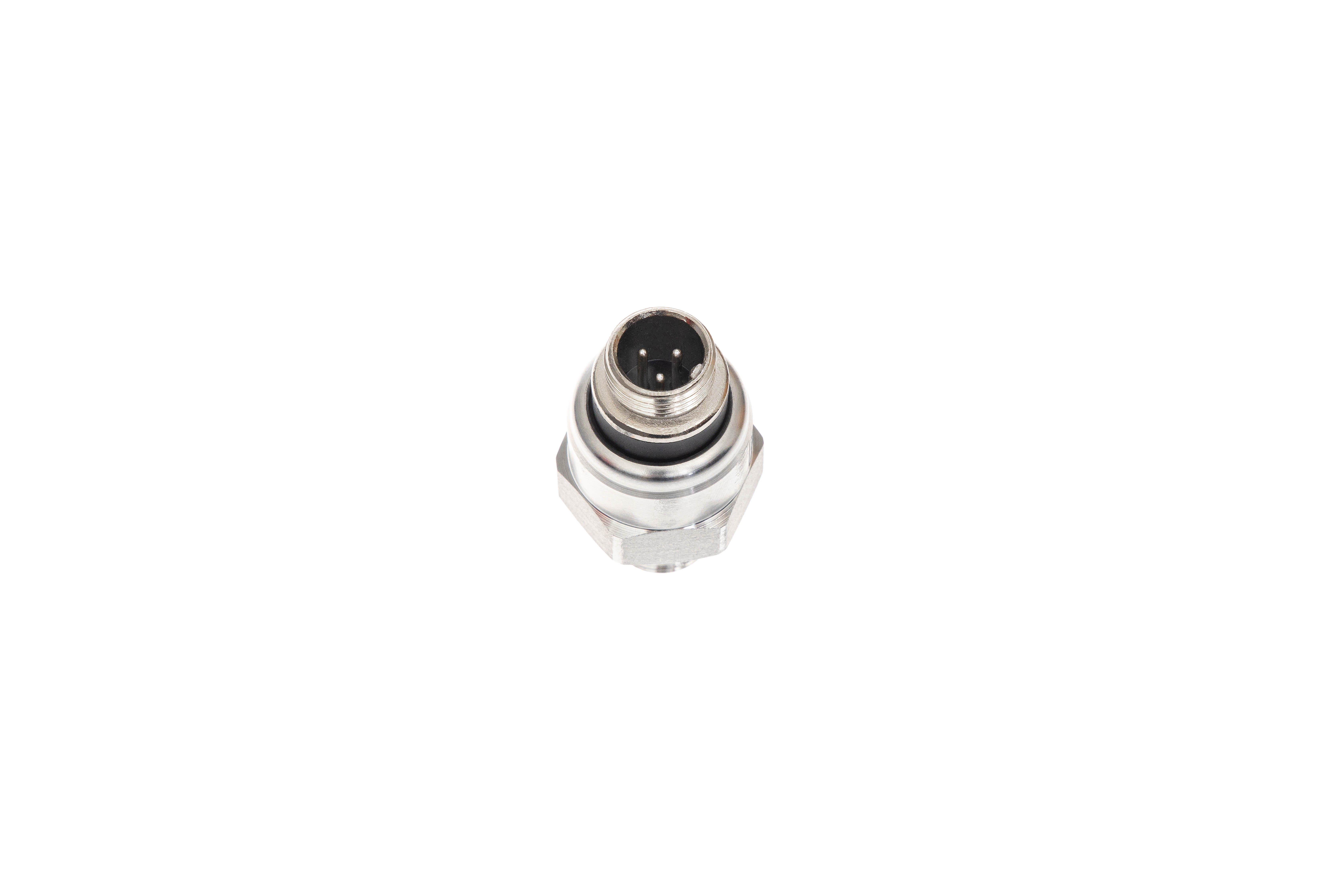

Электрическое присоединение датчика
aviation plug с кабелем 4 м
Выходной сигнал датчика
4 - 20 мА
Технологическое присоединение датчика
G ¼
Диапазон измерения давления датчика, бар
0 — 16
Технологическое присоединение реле
G ¼
Диапазон настройки уставки реле, бар
-0,2 — 7,5
Рабочая среда
Газы и жидкости
Температура рабочей среды, °С
-20°C … +120°C
Температура окружающей среды, °С
-40°C … +65°C (на короткий период до +80°C)
Корпус
нержавеющая сталь AISI 304
Класс защиты
IP 30 при монтаже на плоскую поверхность и закрытых неиспользуемых отверстий, IP 44 при соблюдении условий для IP 30 и установке верхней крышки
Диапазон настройки уставки, бар
-0.2 – 7,5
Дифференциал, бар
0,7 – 4
Сброс
Автоматический
Масса нетто, кг
0,3
Кабельный ввод
Уплотняемый ввод для кабелей диаметром 6 - 14 мм
Максимальная допустимая электрическая нагрузка на контактную группу
20A, 120VAC; 10 A, 240VAC; 8A, 24VDC
Сухой перикидной контакт типа
SPDT
Технологическое присоединение
G 1/4, G ¼
Максимальное рабочее давление PB, бар
17
Комплект поставки
Реле давления, кронштейн, 2 винта, верхняя крышка IP 44
Электрическое присоединение
aviation plug с кабелем 4 м
Выходной сигнал, мА
4 - 20 мА
Напряжение питания постоянного тока, В
24
Материал частей, контактирующих со средой
Керамика Al2O3 (96 %)
Предельное давление перегрузки
2-кратный диапазон измерений
Дополнительная погрешность на изменение температуры окружающего воздуха
± 0,15 % диапазона измерений/10°C
Пределы допускаемой основной приведенной погрешности
±1 % диапазона измерений
Тип измеряемого давления
Избыточное
Масса (приблизительно), кг
0,25
Давление разрыва, бар
>3-кратный диапазон измерений
Диапазон измерения давления, бар
0-16
Диапазон рабочих температур, °C
от -40 до 125
Документация
Письмо о замене
Техническое описание
