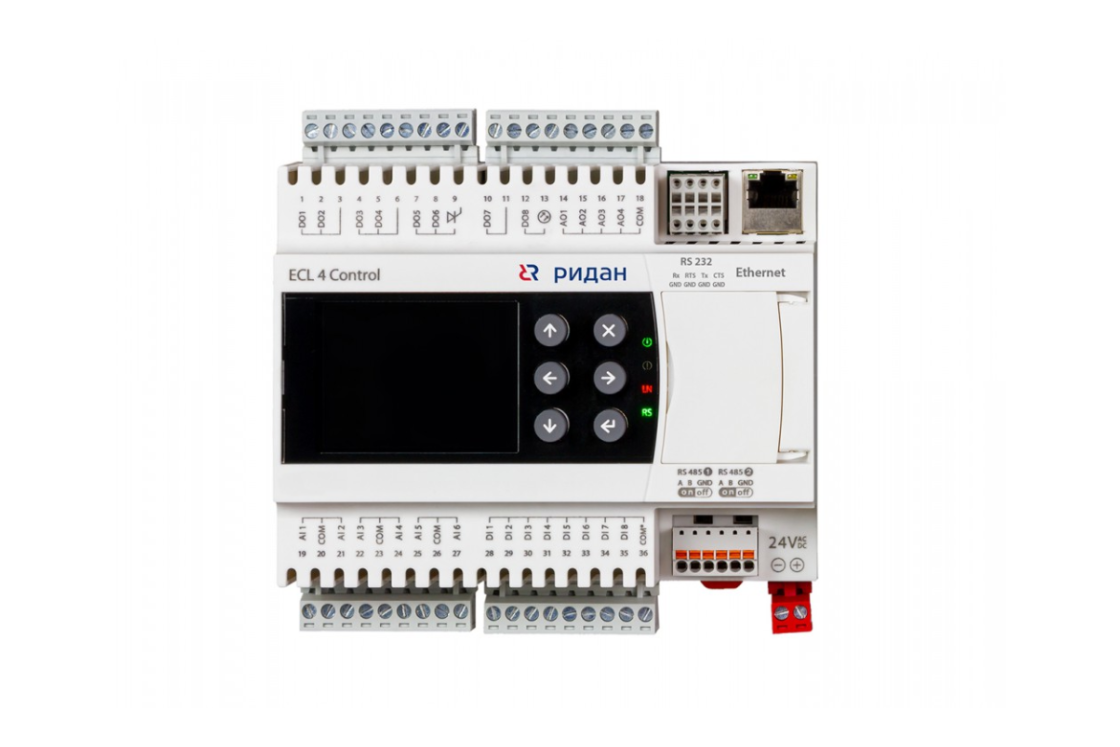

Контроллеры серии ECL

Реле R6 срабатывает при любой аварии контроллера; выбор конкретных событий пользователем невозможен — сигнал аварии появляется при любых ошибках, указанных в программе ключа, а причина аварии выводится на дисплей. ПО ECL Tool не поддерживается и не умеет строить графики напрямую; для новых моделей есть отдельное программное обеспечение с такой функцией.

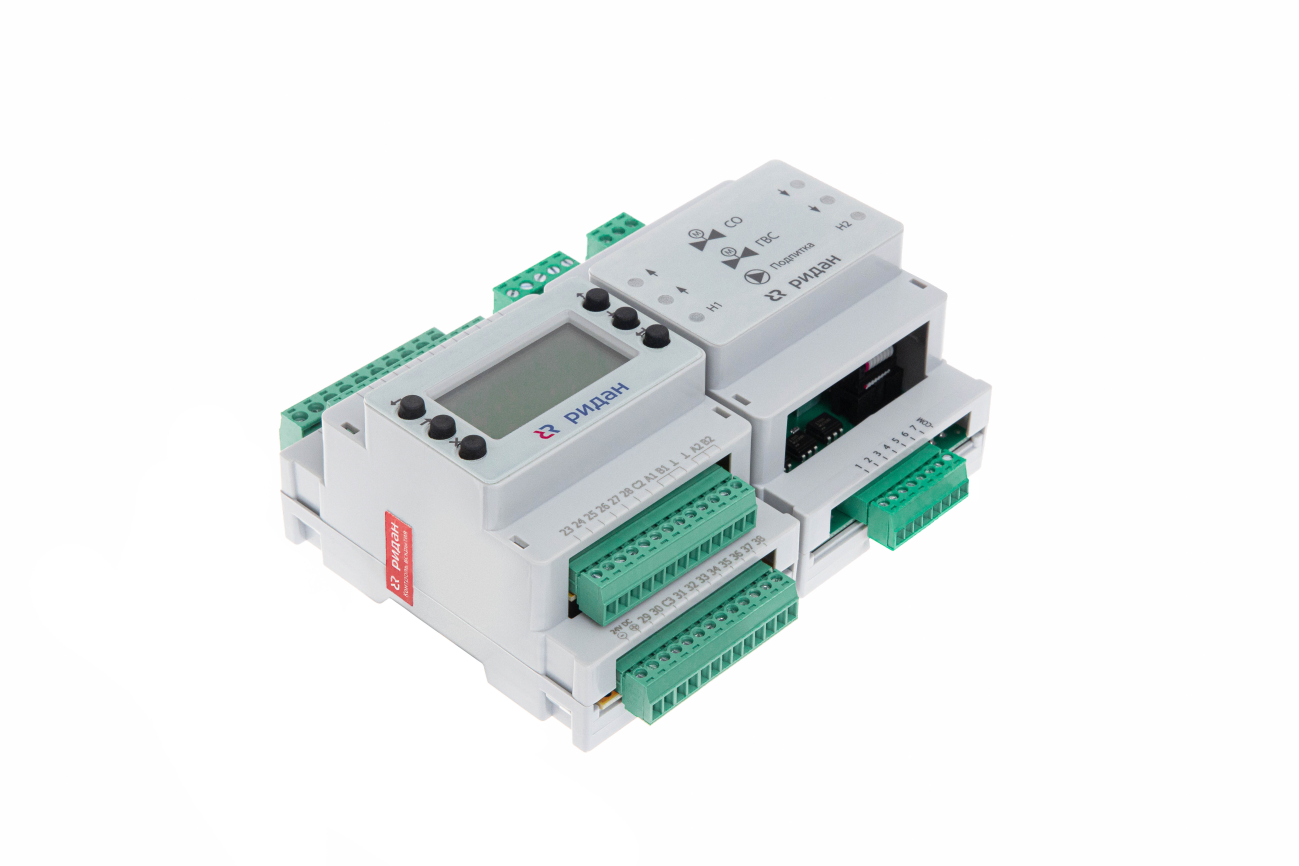

Оборудование для релейных выходов определяется типом ключа. Если схема ключа не предусматривает сигнал на конкретных клеммах — сторонние сигналы заводить нельзя. - Реле R6 отвечает за общую аварию, пользователь узнает о ней по сигналу (колокольчик/реле R6). При любой аварии происходит срабатывание этого реле и отображение символа на экране. Конкретные события аварии не могут быть выбраны пользователем — срабатывает на любую внутреннюю аварию. - Программа ECL Tool умеет выгружать логи в .xls, но не строит графики. Для новых контроллеров (Ридан-ECL-3R) ПО отображает данные в графическом виде в реальном времени.

Нет, программу (прошивку/проект) можно устанавливать только с ключа приложения (USB-ключ обязателен).

1. Запись приложения возможна только с ключа программирования в контроллер (например, с ключа версии 1.62 на контроллер версии 2.15), но обратно (с контроллера на ключ) — нет, версия ключа после записи не изменится. 2. Минимальное значение нейтральной зоны — 1 градус, выставить меньше нельзя, эта зона означает нечувствительность (диапазон, в котором исполнительное устройство не реагирует на изменения температуры). Зона симметрична относительно уставки. 3. Релейные входы — это сухие контакты для подачи сигнала контроллеру, нагрузки не требуется; символ «колокольчик» на релейных выхода означает аварийный сигнал, детали подключения и функционал зависят от версии ключа и описаны в инструкции.

Ограничивать температуру подачи нужно реальным значением, особенно если датчик в обратке. К ECL310 подходит только Pt1000 двухпроводной; Ni1000 не совместим — будет большая погрешность. Материалы NTC и KTY другие (не рекомендованы). Для аналогов или гильзы — лучше подобрать по каталогу производителя.

Рекомендуется регулировать по обратке, но обязательно задать в контроллере реальное ограничение максимальной температуры подачи, чтобы исключить ошпаривание и перегрев бассейна, при этом ПИ‑регулятор следует настроить «медленным».​Подключать два погружных датчика Pt1000 по трёхпроводной схеме к одному входу ECL310 нельзя, так как контроллер рассчитан только на двухпроводное подключение. Датчик Ni1000-LG с ECL310 использовать нельзя из‑за другой температурной характеристики: показания будут существенно искажены, поэтому нужно применять только датчики Pt1000 из каталога производителя. Материалы других датчиков таковы: NTC — керамика на основе оксидов металлов, KTY — легированный кремний, T1 (PTC) — керамика на основе титаната бария; они применяются в основном для задач с иными требованиями (точные измерения в узком диапазоне, линейные измерения, защита от перегрева).

Карта регистров доступна для всех версий, но нужна версия ключа. Для вентиляции используют ECL-3R AHU. (Чтобы получить карту — определить установленный ключ и скачать под него)

Для корректной настройки в контроллере ECL310 при замене клапана нужно проверить и отрегулировать длину и скорость перемещения штока. Для электропривода важно корректно задать ключевые параметры управления (автонастройка, зона пропорциональности, время интегрирования, нейтральная зона и др.). Для повышения точности регулирования основное внимание уделяется коэффициенту пропорциональности и времени интегрирования — сначала изменяют коэффициент пропорциональности, а затем, если требуется, корректируют интегрирование. В рассмотренном случае причиной ошибки была закрытая задвижка в греющем контуре, т.е. отсутствие циркуляции, а не некорректные параметры ПИД-регулятора.

Управление приводами на 24В AC с трехпозиционного контроллера, рассчитанного на 230В AC, через преобразователь возможно, но может быть риск выхода из строя выхода контроллера при работе с приводом 24В AC из-за превышения пусковых токов (они в 3–5 раз выше номинального). Для управления приводом 24В AC требуется отдельный N с вторичной обмотки трансформатора, не связанный с N платы контроллера. При выборе между приводами рекомендуется отдавать предпочтение моделям на 220–230В AC, так как их токи ниже и нагрузка на выход контроллера меньше. Также подтверждено, что фазу для управления насосами надо подавать на специальные клеммы.

S8 — это датчик-протока (реле протока), который фиксирует наличие потока воды в системе. При большом водоразборе датчик S8 фиксирует поток, и контроллер открывает клапан на внешнем контуре перед теплообменником заранее, чтобы избежать просадки температуры. Реле протока не контролирует давление и не управляет холодной водой, а просто реагирует на появление потока. Паспортное реле протока можно использовать как датчик S8 с ECL310. Обратный клапан пропускает воду от белого к черному треугольнику. Когда давление ХВС превышает давление ГВС и открывается обратный клапан, появляется поток для подпитки, который фиксируется датчиком.

Нет, контроллер устанавливается в клеммную панель без кабеля, используются защёлки.

Блок питания является компонентом для монтажа в щит и не имеет собственного законченного корпуса, поэтому его класс защиты (IP) определяется по щиту, в который он установлен. Документа с отдельным IP для этого блока не требуется и не предоставляется.

Варианты аналогов: VFM-2 с приводом ARV, VRB-2R с приводом AMV и контроллером ECL, либо VFG-2R с приводом AFT-06R.
