Клапан регулирующий VF-3R фланцевый Ридан
Регулирующий клапан Ридан VF-3R предназначен для применения в системах тепло- и холодоснабжения зданий.
Клапан применяется:
- ARV(E)–1000R (DN 15–50),
- ARV(E)–1000R SU/SD (DN 15–50),
- AMV(E)–1800R (DN 65–80),
- AMV–2000R SU/SD (DN 65–80),
- AME–2000R SU/SD (DN 65–80),
- AMV(E)–3000R (DN 100–150),
- AMV(E)–3000R SU/SD (DN 100–150),
- AMV(E)–6500R (DN 100–250),
- AMV(E)–10KR (DN 100–300),
- AMV(E)–26KSR (DN 350–400).
Особенности:
- Низкий показатель протечки 0,01% от КVS для DN = 15–300 мм.
- Быстрый монтаж приводов.
- Могут использоваться как для смешения, так и для разделения потоков.
Вопросы о товарах категории
12/24/36/48
Артикул: 065B3125R
H, мм:
293
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Ярославле
457 801,20 ₽
без НДС
Артикул: 065B3150R
H, мм:
323
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Ярославле
473 757,45 ₽
без НДС
Артикул: 065B4200R
H, мм:
386
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Ярославле
1 351 068,30 ₽
без НДС
Артикул: 065B4250R
H, мм:
536
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Ярославле
1 871 283,45 ₽
без НДС

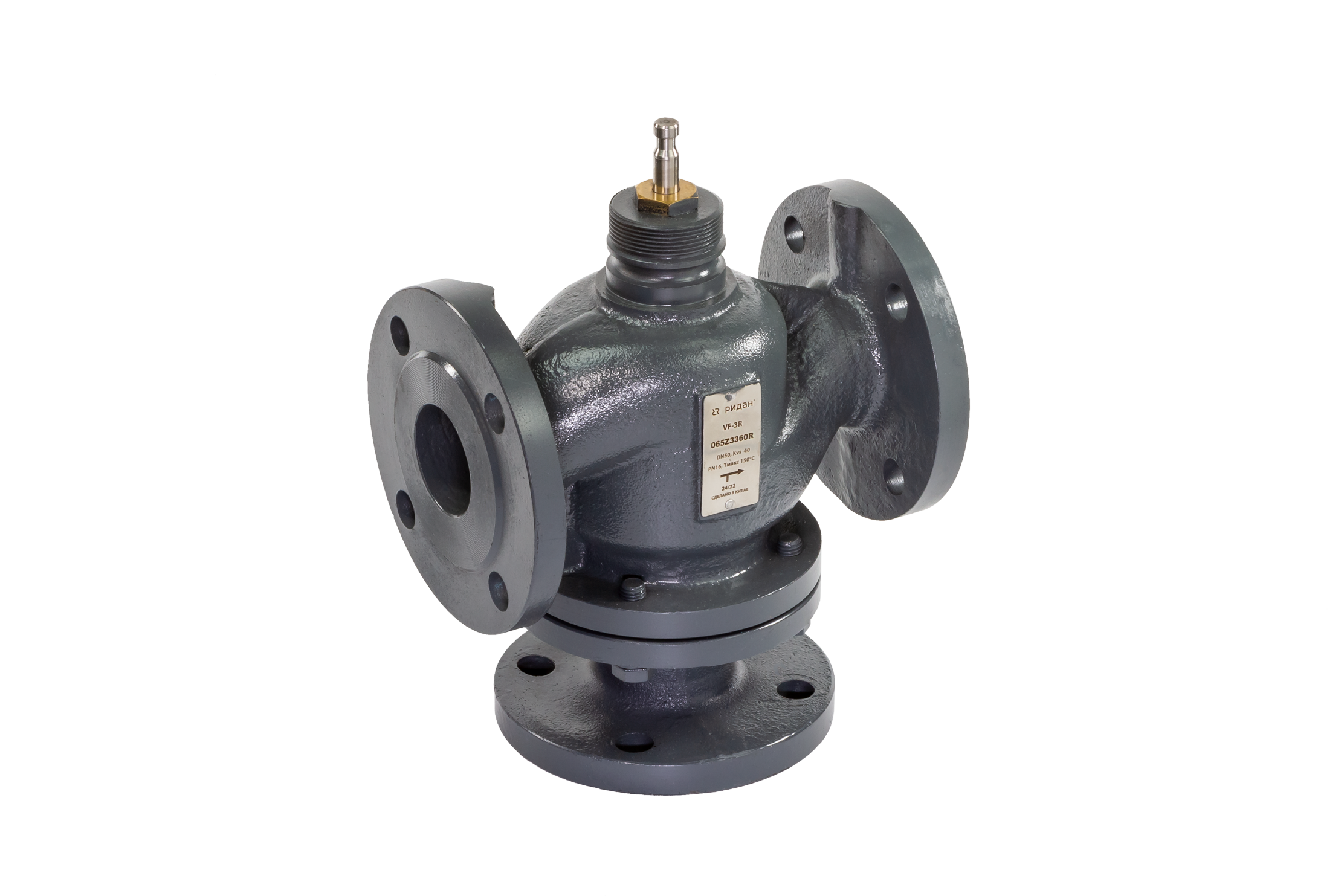

Артикул: 065B4300R
H, мм:
593
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0–150
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Ярославле
2 395 244,15 ₽
без НДС
Артикул: 065B4350R
H, мм:
660
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0–150
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Ярославле
2 656 359,70 ₽
без НДС
Артикул: 065B4400R
H, мм:
694
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0–150
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Ярославле
3 317 799,45 ₽
без НДС
Артикул: 065Z3351R2
H, мм:
128
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Ярославле
101 479,45 ₽
без НДС
Артикул: 065Z3352R2
H, мм:
128
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Ярославле
101 479,45 ₽
без НДС
Артикул: 065Z3353R2
H, мм:
128
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Ярославле
101 479,45 ₽
без НДС

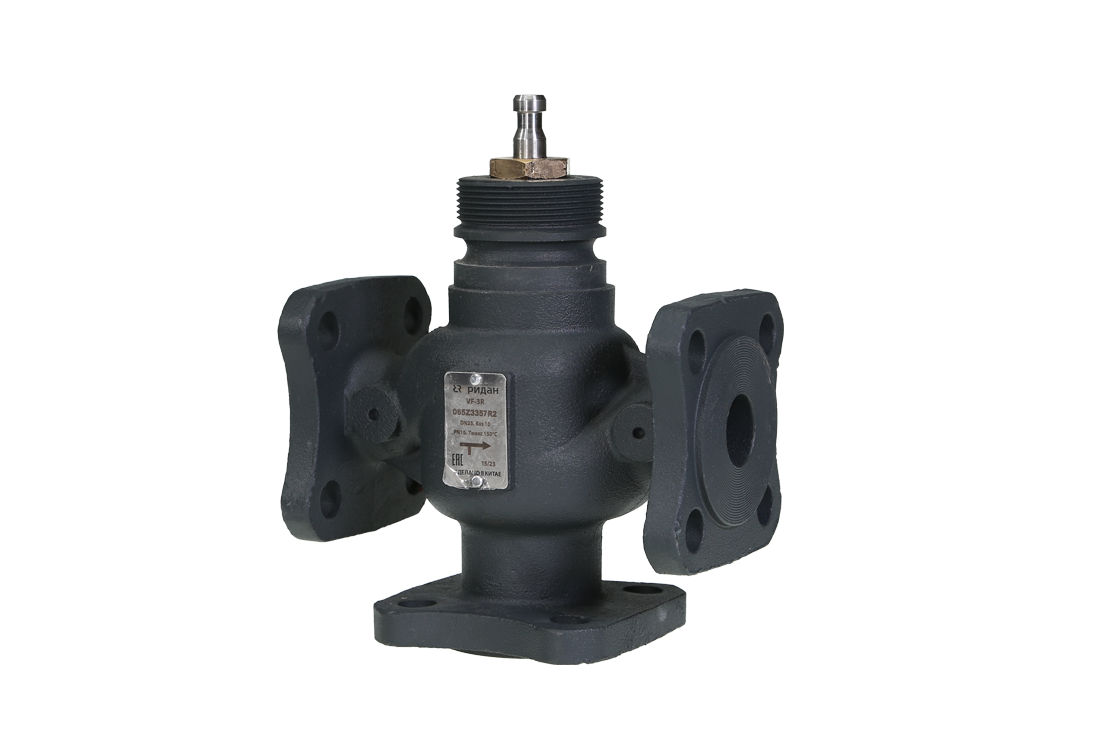

Артикул: 065Z3354R2
H, мм:
128
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Ярославле
101 479,45 ₽
без НДС
Артикул: 065Z3355R2
H, мм:
128
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Ярославле
101 479,45 ₽
без НДС
Артикул: 065Z3356R2
H, мм:
143
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Ярославле
113 179,55 ₽
без НДС
Артикул: 065Z3357R2
H, мм:
152.5
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Ярославле
127 283,15 ₽
без НДС
Артикул: 065Z3358R2
H, мм:
178.5
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Ярославле
142 463,15 ₽
без НДС
Артикул: 065Z3359R2
H, мм:
194
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Ярославле
162 416,80 ₽
без НДС
Артикул: 065Z3360R2
H, мм:
212
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Ярославле
187 178,60 ₽
без НДС
Артикул: 065Z3361R
H, мм:
206
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Ярославле
313 525,65 ₽
без НДС
Артикул: 065Z3362R
H, мм:
209
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Ярославле
363 240,15 ₽
без НДС
Артикул: 065Z3363R
H, мм:
247
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Ярославле
408 090,15 ₽
без НДС
Вопросы о товарах
Правильно ли подобраны привод 082G6017R и подогреватель 065Z7020R к клапану 065Z3360R2 для работы на воде от -2 до +50°C?
Да, всё подобрано верно. Привод и подогреватель совместимы с клапаном и подходят для заданных условий.
Совместимы ли клапан VF-3R (PN16, DN40, Kvs 25) и электропривод ARE-1000R для эксплуатации в неотапливаемом помещении, где температура воздуха может достигать −15…−20 °C?
Нет, не совместимы. Ни клапан VF-3R, ни привод ARE-1000R не рассчитаны на работу при таких низких температурах окружающей среды.
По клапану VF-3R Ду400: байпасный адаптер в комплекте? Нужен ли он? Размер байпаса? Можно ли ставить вплотную к отводу?
Адаптер байпаса: Входит в комплект, обязателен для работы.
Присоединение: Фланец по EN1092-2.
Прямые участки: Зависят от режима: для регулирования до клапана 5-10 DN, для переключения — 1-2 DN до и после.
Клиент описывает узел с клапаном VF-3R (арт. 065Z3361R) и приводом AME-1800R-24 (арт. 082G3442R2). Необходимо подобрать контроллер и необходимую обвязку для автоматического режима, при котором весь поток воды с температурой выше +15°C перенаправляется на другую ветку трубопровода.
Для решения данной задачи отдельный программируемый контроллер не требуется. Её можно реализовать с помощью реле температуры, которое по достижению заданного порога (+15°C) будет переключать привод, тем самым направляя поток в нужную линию трубопровода.
